Hur kan man förbättra effektiviteten och kvaliteten vid bearbetning av hjulnav? Huazhong CNC:s fullständiga-scenariolösning gör en kraftfull debut

Seriens höjdpunkter:I den föregående delen, undersökte vi den snabbt växande marknaden för hjulnavsbearbetning, inklusive innovationer inom material och framsteg inom teknik. Den här gången kommer vi att fokusera på Huazhong CNC:s kärnteknologier inom hjulnavsbearbetning, och lyfta fram hur dessa tekniska innovationer leder till betydande förbättringar i både bearbetningseffektivitet och precision.



Kraven på CNC-utrustning för bearbetning av hjulnav

Bearbetningen av fordonshjul innefattar tre nyckelsteg:

1. Svarvdrift: Det första steget använder en svarv för positionering och skärning för att ta bort eventuella grader från hjulet.
2. Hög-precisionsbearbetning: I det andra steget används ett bearbetningscenter för att forma bulthålen och ventilhålen exakt.
3. Slutlig efterbehandling: Det tredje steget, baserat på de riktmärken som fastställdes i det första steget, använder en CNC-maskin för att uppnå den slutliga dimensionsfinishen. Vart och ett av dessa steg kräver CNC-utrustning för att säkerställa precisionskontroll på mikron-nivå och komplex banaplanering. Detta ställer höga krav på multi-länkningen och dynamiska svarsförmågan hos CNC-systemet.



 Mer exakt, snabbare och smartare: Huazhong Systems tekniska tillämpningar inom hjulnavsbearbetning

1. Hög-bearbetningslösning – adaptiv matningshastighetskontroll (AFC)

Real-övervakning av spindelns och matningsaxelns belastningsström justerar automatiskt matningshastigheten (50 %-120 %). På en bearbetningsplats för hjulnav förbättrades grovbearbetnings-/halvbearbetningseffektiviteten med 8,6 %-12,5 %, vilket uppnådde en optimal balans mellan verktygslivslängd och bearbetningseffektivitet.

Foderanpassning	Av	På	Effektivitetsförbättring
T1 (grovbearbetning med stora ekrar)	40 min	35 min	12.5%
T2 (småekrar grovbearbetning)	65 min	58 min	10.8%
T3 (småekrar grovbearbetning)	76 min	70 min	8.6%

2. Fler-axlar, fler-kanalskontrollteknik

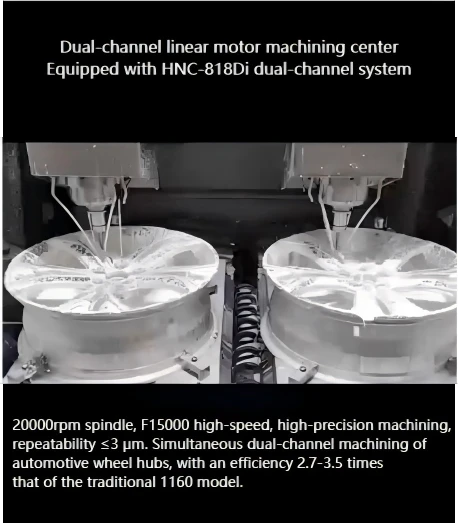

Huazhong HNC-818Di multi--, fler--kanalstyrsystem möter de komplexa bearbetningsprocesserna och driftskontrollkraven för CNC-verktygsmaskiner, och löser utmaningarna för multi-samarbetsstyrning av kompositbearbetningscentra och flexibla produktionslinjer. Efter att ha utrustats med detta system uppnådde Yudongyuans dubbel-kanals bearbetningscenter för hjulnav framgångsrikt högprecisions massproduktion av komplexa komponenter som 5G-basstationer och hjulnav.

Tekniska egenskaper:

• Dubbel-kanaloberoende kontroll, samtidig bearbetning med båda huvuden.
• Hög bearbetningseffektivitet, 2-3 gånger högre än traditionella bearbetningscentra.

3.Mall-Baserad processparameteroptimering

Genom datainsamling och algoritmisk analys levererar vi skräddarsydda parameterlösningar för massproduktionsscenarier, vilket uppnår en genomsnittlig ökning på 5 %-20 % i bearbetningseffektivitet inom flyg-, biltillverkning och andra industrier.

4. Linjärmotorapplikationer

Med hjälp av hög acceleration och nanometer-upplösning accelererar Huazhong CNC:s linjärmotorlösningar navbearbetningshastigheterna till 15 000 mm/min. Detta uppnår 2,7-3,3 gånger högre effektivitet än traditionella metoder samtidigt som den levererar branschledande ytkvalitet och dimensionsnoggrannhet.

5. High-Precision Machining Assurance System--Ultra-Smooth Surface Interpolation Function:

För komplex ytbearbetning optimerar banutjämningsalgoritmer hastighetskontinuiteten. Vid hög-fräshastighet på 8 000 mm/min säkerställer detta en stabil global hastighetseffekt, vilket avsevärt förbättrar hjulnavets ytfinish.

6. Intelligent feedforward-teknik:

Genom att integrera frammatningskompensation för hastighet/acceleration med observation av friktionsstörningar, ökar denna funktion konturnoggrannheten med 58 % under R0,5 mm liten bågebearbetning, vilket säkerställer dimensionell konsistens för komplexa ytor.

7. Intelligent drift & underhållssystem

• Fullständig livscykelhantering:Med hjälp av ett datacenter på företags-nivå upprättas digitala arkiv för verktygsmaskiner, vilket möjliggör förutsägande underhåll, intelligent schemaläggning av underhållsplaner och uppskattning av livslängder för kritiska komponenter. Detta förvandlar reaktiva reparationer till proaktiv hälsohantering.
• Fjärrdiagnostiksystem:Genom att använda NCUC-bussen för-realtidsinsamling av enhetsdata stöder den fjärrfeldiagnos och programoptimering, vilket effektivt minskar stilleståndstiden och förbättrar det totala utrustningsutnyttjandet.



I vår nästa omgång tar vi dig in i den praktiska tillämpningen av Huazhong CNC:s hjulnavsbearbetningsteknik. Genom fallstudier från verkliga-världen kommer vi att visa upp de konkreta resultaten av denna teknik i praktiken. Håll ögonen öppna!
