Hur man väljer rätt 5-axlig CNC-maskin för komplex tillverkning

Introduktion

En 5-axlig CNC-maskin är inte bara en uppgraderad version av ett 3-axligt bearbetningscenter. Det representerar en annan bearbetningsmetod för tillverkare som arbetar med komplexa geometrier, flersidiga komponenter och krav på hög precision.



För industrier som flyg-, bil-, medicinsk utrustning, energi- och precisionsformtillverkning kan många delar inte kompletteras effektivt med konventionell 3-axlig utrustning. Flera inställningar, upprepad fixturpositionering och manuella justeringar ökar produktionstiden och skapar ytterligare källor till dimensionsvariation.



En 5-axlig CNC-maskin tillåter skärverktyget eller arbetsstycket att röra sig samtidigt längs fem kontrollerade axlar, vilket möjliggör bearbetning från flera riktningar i en enda uppsättning.



HCNC Group utvecklar och tillverkar5 Axis CNC-maskiner, 5 Axis Machining Centers, CNC-system och industriella automationslösningar. Dess femaxliga bearbetningsproduktsortiment inkluderar utrustning i HMC- och HMU-serien designad för komplex ytbearbetning, precisionskomponenter, bildelar, flyg- och rymddelar, formar och nya energitillämpningar.



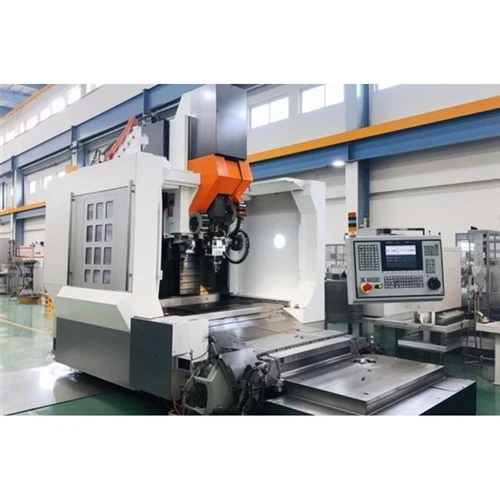

Den här köpguiden förklarar nyckelfaktorerna som tillverkare bör utvärdera innan de investerar i en 5-axlig CNC-maskin.



1. Vad är en 5-axlig CNC-maskin?

En 5-axlig CNC-maskin styr fem rörelseriktningar:

• X-axel - vänster och höger rörelse
• Y-axel - främre och bakre rörelse
• Z-axel - vertikal rörelse
• A-axel - rotation runt X-axeln

B/C-axel - roterande rörelse beroende på maskinstruktur

De extra roterande axlarna gör att verktyget kan närma sig arbetsstycket från olika vinklar.

Jämfört med traditionell 3-axlig bearbetning kan femaxlig bearbetning minska:

• Flera fixturinställningar
• Manuell ompositionering
• Inriktningsfel
• Förberedelsetid för bearbetning

HCNC definierar femaxlig bearbetning som en CNC-bearbetningsmetod som använder koordinerad rörelse av X, Y, Z och roterande axlar för att bearbeta komplexa och högprecisionsdelar från olika orienteringar.



2. När ska du köpa en 5-axlig CNC-maskin?

Inte varje fabrik behöver en femaxlig maskin. Investeringen blir värdefull när delarna kräver:

Komplexa krökta ytor

Exempel:

• Flygblad
• Impellrar
• Turbinkomponenter
• Medicinska implantat
• Mögelhåligheter

Dessa komponenter kräver kontinuerliga verktygsorienteringsändringar som är svåra eller omöjliga med 3-axliga maskiner.



Flera ytbearbetning

Exempel:

• Bilkonstruktionsdelar
• Motorkomponenter
• EV aluminiumhöljen
• Precisionsmekaniska delar

En femaxlig maskin kan utföra flera bearbetningsoperationer utan att ta bort arbetsstycket.



Höga noggrannhetskrav

Applikationer som kräver:

• Snäv dimensionstolerans
• Utmärkt ytfinish
• Stabil repeterbarhet
• Vanliga branscher:
• Flyg och rymd
• Bil
• Medicinsk
• Halvledarutrustning



3. 5 Val av struktur för Axis CNC-maskin

Den mekaniska strukturen påverkar direkt bearbetningsförmågan.

Huvudstrukturerna inkluderar:



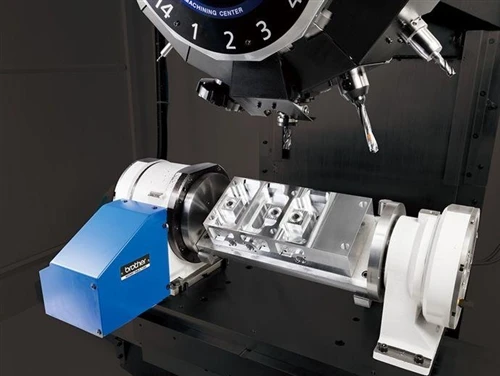

Roterande bord typ 5-axlig maskin

Arbetsstycket är monterat på ett roterande bord.

Lämplig för:

• Små och medelstora delar
• Komplexa komponenter
• Hög precisionsbearbetning
• Fördelar:
• Bra tillgänglighet
• Hög positioneringsnoggrannhet
• Lämplig för detaljerade delar
• Applikationer:
• Medicinska delar
• Flyg- och rymdkomponenter
• Precisionsformar



Svänghuvud typ 5-axlig maskin

Spindelhuvudet roterar medan arbetsstycket förblir fixerat.

Lämplig för:

• Stora komponenter
• Tunga delar
• Stora formar
• Fördelar:
• Hanterar större arbetsstycken
• Stark skärförmåga
• Lämplig för industriell produktion



Hybrid typ 5-axlig maskin

Kombinerar roterande bord och vridspindel.

Lämplig för:

• Stora komplexa delar
• Avancerad flygtillverkning
• High-end produktion



4. RTCP-funktion: Nyckeltekniken i femaxlig bearbetning

RTCP (Rotational Tool Center Point) är en av de viktigaste funktionerna i ett högpresterande femaxligt CNC-system.

Under femaxlig rörelse ändrar roterande axlar verktygsvinkeln. Utan RTCP-kompensation kan verktygsspetsens position förskjutas, vilket orsakar bearbetningsfel.

Med RTCP:

• CNC-systemet beräknar verktygsspetsens förskjutning automatiskt
• Verktygsbanan förblir exakt under rotation
• Komplexa krökta ytor kan bearbetas smidigt

HCNC-femaxliga CNC-system inkluderar RTCP-funktioner som stöder samtidig femaxlig kontroll, femaxlig kalibrering, felkompensation och CAM-integration.



5. Samtidig 5-axlig bearbetning kontra 3+2 bearbetning

Samtidig 5-axlig bearbetning

Alla fem axlarna rör sig tillsammans under kapning.

Lämplig för:

• Ytor i fri form
• Blad
• Impellrar
• Komplexa formar

Fördelar:

• Slät ytfinish
• Kontinuerlig verktygsrörelse
• Högre bearbetningsflexibilitet



3+2 Axelbearbetning

De roterande axlarna placerar arbetsstycket först, därefter utförs bearbetningen med X/Y/Z-axlar.

Lämplig för:

• Vinklade hål
• Flersidig bearbetning
• Prismatiska komponenter

Fördelar:

• Enklare programmering
• Högre styvhet under skärning
• Lämplig för batchproduktion

HCNC-system med fem axlar stöder både RTCP-bearbetning med full länkage och bearbetningslägen med fast axelorientering.



6. Hur man väljer rätt 5-axlig CNC-maskinstorlek

Maskinstorlek bör matcha din nuvarande produktion och framtida krav.

Viktiga specifikationer:

Arbetsbordsstorlek

Kontrollera:

• Maximal arbetsstyckesdiameter
• Maximal arbetsstyckeslängd
• Krav på armaturer

Lastkapacitet

Viktigt för:

• Stålkomponenter
• Flyg- och rymdstrukturer
• Stora formar

Maskinresor

Utvärdera:

• X resa
• Y resa
• Z resa
• Roterande axelområde

En för liten maskin begränsar framtida produktion. En maskin som är överdimensionerad ökar investerings- och driftskostnaderna.



7. Spindelval för 5-axliga CNC-maskiner

Spindeln bestämmer skärprestanda.

Höghastighetsspindel

Lämplig för:

• Aluminiumdelar
• Flyg- och rymdkomponenter
• Precision efterbehandling

Fördelar:

• Bättre ytkvalitet
• Högre skäreffektivitet



Spindel med högt vridmoment

Lämplig för:

• Stålbearbetning
• Tung skärning
• Stora komponenter

Fördelar:

• Stark skärkraft
• Stabil materialborttagning



8. Noggrannhetsfaktorer köpare bör kontrollera

En femaxlig maskin bör utvärderas utöver grundläggande katalogspecifikationer.

Viktiga faktorer:

Roterande axelnoggrannhet

Påverkar:

• Positionering
• Ytkvalitet
• Komplex konturnoggrannhet

Termisk stabilitet

Långa bearbetningscykler genererar värme.

Bra termisk kontroll hjälper till att upprätthålla:

• Dimensionell konsistens
• Maskinens stabilitet

Maskinstyvhet

Viktigt för:

• Hårda material
• Djupt skärande
• Tung bearbetning



9. Val av CNC-system

CNC-systemet bestämmer hur effektivt maskinen kan utföra femaxliga operationer.

Viktiga funktioner:

• Femaxlig interpolation
• RTCP
• Automatisk kalibrering
• Felkompensation
• CAM-integration
• Kollisionsskydd

HCNC utvecklar HNC CNC-system med funktioner som:

• Höghastighetskontroll med hög precision
• Femaxlig samtidig styrning
• Femaxlig RTCP
• Femaxlig automatisk kalibrering
• Felkompensation
• Flerkanalig kontroll
• CAM mjukvaruintegration



10. 5 Axlig CNC-maskinanvändning

Flyg- och rymdindustrin

Applikationer:

• Flygplans konstruktionsdelar
• Motorblad
• Impellrar
• Turbinkomponenter

Krav:

• Hög noggrannhet
• Komplexa ytor
• Lättviktsmaterial



Fordonsindustrin

Applikationer:

• Motorkomponenter
• EV aluminium delar
• Transmissionshus
• Fordonsformar

Krav:

• Stabil produktion
• Kort cykeltid
• Automationskompatibilitet



Medicinsk industri

Applikationer:

• Kirurgiska instrument
• Implantat
• Precisionsanordningar

Krav:

• Hög ytkvalitet
• Snäv tolerans



Formtillverkning

Applikationer:

• Injektionsformar
• Formar
• Komplexa håligheter

Krav:

• Släta böjda ytor
• Minskat polerarbete



11. HCNC 5-axlig CNC-maskin produktval

Produktsortimentet för HCNC femaxlig bearbetning inkluderar:

HMC Serie 5-axlig bearbetningscenter

Applikationer:

• Bildelar
• Nya energikomponenter
• Komplexa konstruktionsdelar
• Precisionsbearbetning

Drag:

• Höghastighetsbearbetning
• Struktur med hög styvhet
• Femaxlig länkfunktion
• Automationskompatibilitet



HMU-serien femaxlig bearbetningscenter

Lämplig för:

• Flyg- och rymddelar
• Komplexa böjda ytor
• Komponenter med hög precision

Drag:

• Femaxlig samtidig styrning
• RTCP-funktion
• Automatisk kalibrering
• Felkompensation
• CAM-integration



12. 5 Checklista för köp av Axis CNC-maskiner

Urvalsobjekt	Frågor
Del Geometri	Kräver delar flervinkelbearbetning?
Material	Kan maskinen hantera ditt material?
Axelkonfiguration	Behöver du samtidig femaxlig bearbetning?
RTCP	Stöder CNC-systemet RTCP?
Noggrannhet	Är toleranskraven uppfyllda?
Axel	Är hastighet eller vridmoment viktigare?
Automatisering	Kan robotar integreras senare?
Service	Ger leverantören teknisk support?



Varför välja HCNC femaxlig CNC-maskin?

CNC-teknikintegration

HCNC kombinerar:

• CNC-verktygsmaskiner
• CNC-system
• Servoteknik
• Industrirobotar
• Intelligenta tillverkningslösningar



Erfarenhet av komplex tillverkning

HCNC femaxliga lösningar är designade för applikationer inklusive:

• Bil
• Flyg och rymd
• Medicinsk
• Ny energi
• Precisionsformtillverkning



Automationsfärdig design

Femaxliga maskiner kan integreras med:

• Robotlastningssystem
• Inspektionssystem
• Flexibla produktionsceller
• stödja tillverkare som går mot automatiserad produktion.



Vanliga frågor

Är en 5-axlig CNC-maskin bättre än en 3-axlig maskin?
En femaxlig maskin är inte alltid nödvändig. Det blir fördelaktigt när delar har komplex geometri, flera bearbetningsytor eller strikta noggrannhetskrav.



Vilka industrier använder 5-axliga CNC-maskiner?
Vanliga industrier inkluderar flyg-, bil-, medicin-, energi- och formtillverkning.



Vad är RTCP i femaxlig bearbetning?
RTCP håller verktygsspetsen exakt positionerad under roterande axelrörelse, vilket förbättrar bearbetningsnoggrannheten på komplexa ytor.



Hur mycket kostar en 5-axlig CNC-maskin?
Priset beror på maskinstruktur, storlek, spindelspecifikation, CNC-system, noggrannhetsnivå och automationskrav.
