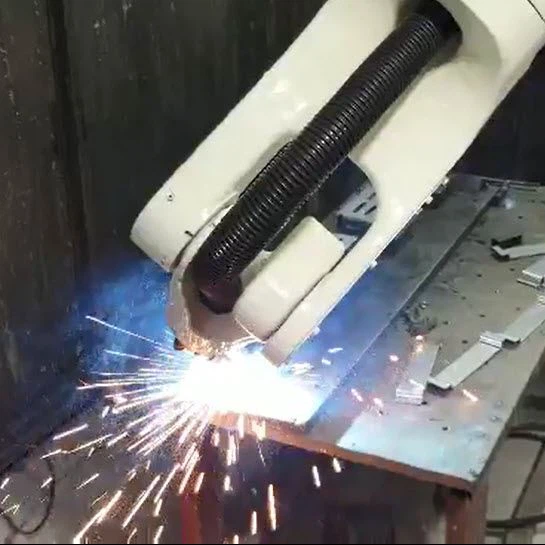

RJH605 Robotisk svetscell
{{0}}axel robotsvetscell, upprepad precision ±0,06 mm
- Designad med ihålig struktur och lätt arm
- Kompakt struktur, säkerställer den bästa hållningen av svetsbrännaren och förbättrar stabiliteten i trådmatningen
- Lätt att använda, enkel att programmera
- Tillhandahålla ett humaniserat och professionellt svetsprocesspaket
- Stöd fjärråtkomst och realtidsvy av svetsrobotens driftstatus
- Tillgänglig för anpassning, OEM och ODM.
Beskrivning
Tekniska parametrar
Nyckelegenskaper hos svetsrobotcell
Den automatiska robotsvetsenheten består huvudsakligen av en svetsrobot, en positionerare och ett svetsfixturbord, som kan realisera funktionerna för manuell matning, fastspänning, lossning och automatisk svetsning.
Svetsroboten har sin egen svetsmaskin, svetsbrännare och trådmatare och integrerar flera funktioner såsom snabb processinstallation av svetsmaskinen, intermittent bågsvetsning, intelligent vävsvetsning, lägesställare länkage och anti-kollision, fjärrstyrning och kollision annullering.
1. Tillräcklig lastkapacitet: 5 kg.
2. Växling med hög hastighet, stabil rörelse och exakt positionering.
3. Speciellt utformad med en kompakt struktur, den kan fungera i en kvasiplanär, smal utrymmesmiljö.
4. Underarmen är en ihålig struktur, vilket gör fixturens signalledning och trakealledningar mer rimliga och långt borta från extern utrustningsstörning.
5. Tillhandahåll en mängd olika effektiva och koncisa svetsprocesspaket, så att nybörjare utan svetserfarenhet enkelt kan komma igång, vilket avsevärt förbättrar effektiviteten och minskar arbetskostnaderna.
6. Utrustad med en ny generation av and teach-hänget.
7. Rika funktioner, med svetspositioneringsfunktion.
8. Svetsmaskinens konfiguration är enkel och kompatibel med en mängd olika kraftmärken för svetsmaskiner.
9. Stöd två kommunikationslägen: analog kvantitet och buss.
10. Den har en mängd olika vävningsfunktioner: engångsfunktionsvävning, trapetsvävning och spiralvävning.
11. Den har den allmänna svetsfunktionen, som är lätt att felsöka på plats...
Tillämpningar av RJH605 Robotic Welding Cells
RJH605 svetsrobotcellen kan utrustas med olika typer av svetspistoler för att utföra olika svetsprocesser som t.ex.Bågsvetsning, Motståndssvetsning, Punktsvetsning, Argonbågsvetsning, MIG-svetsning, Lasersvetsning, Plasmasvetsningoch etc. Dessutom kan denna svetscell också användas för att uppnå robotlimning och hantering.
RJH605 robotsvetscell används ofta i industrier som bilar, motorcyklar, entreprenadmaskiner, allmänna maskiner, jordbruksmaskiner, hårdvara, möbler och medicinsk för automatisk svetsning.
Applikationsfall 1 – automatisk svetsarbetsplats hos ett motorföretag
Hela svetsschemat är enkelt och praktiskt. Den genomsnittliga produktionscykeln är fyra stycken per minut, och 1 till 2,000 stycken produkter kan svetsas om dagen, vilket minskar svetsarens arbetsintensitet och förbättrar produktionskvaliteten.
Applikationsfall 2 – robotsvetscell från ett bildelarföretag
Svetsprocessen använder en dubbelpuls flerkanalsmetod, vilket sparar hälften av arbetet jämfört med manuell svetsning. Svetskvaliteten är stabil med en vacker svetssöm. Dessutom är den lätt att använda.
Ansökningsfall 3 – svetsarbetsplats hos ett annat bildelarföretag
Arbetsstationen använder avancerad CMT (cold metal transition welding technology) och fiskskalssvetsteknik. Svetsmaterialet är huvudsakligen aluminiumlegering.
Tekniska parametrar för HCNC-gruppsvetsrobotcell
Modell | RJH605E | |
Frihetsgrad | 6 | |
Belastning Max./Rated | 5 kg | |
Maximal arbetsradie | 1441 mm | |
Upprepad positioneringsnoggrannhet | ±0.06 mm | |
Rörelseomfång | J1 | ±150 grader |
J2 | -145 grad/+60 grad | |
J3 | +30 grad/+270 grad | |
J4 | ±120 grader | |
J5 | -110 grad/+140 grad | |
J6 | ±360 grader | |
Nominell hastighet | J1 | 2,58 rad/s, 148 grader/s |
J2 | 2,58 rad/s, 148 grader/s | |
J3 | 2,58 rad/s, 148 grader/s | |
J4 | 3,93 rad/s, 225 grader/s | |
J5 | 3,93 rad/s, 225 grader/s | |
J6 | 3,93 rad/s, 225 grader/s | |
Maximal hastighet | J1 | 3,87 rad/s, 222 grader/s |
J2 | 3,87 rad/s, 222 grader/s | |
J3 | 3,87 rad/s, 222 grader/s | |
J4 | 5,89 rad/s, 337,5 grader/s | |
J5 | 5,89 rad/s, 337,5 grader/s | |
J6 | 5,89 rad/s, 337,5 grader/s | |
Tillåtet tröghetsmoment | J6 | 0.035 kg.㎡ |
J5 | 0,3 kg㎡ | |
J4 | 0,3 kg㎡ | |
Tillåtet vridmoment | J6 | 15 Nm |
J5 | 35 Nm | |
J4 | 35 Nm | |
Applikationsmiljö | Temperatur | 0-45 grader |
Fuktighet | 20%-80% | |
Andra | Undvik kontakt med brandfarlig, explosiv eller frätande gas och vätska och håll dig borta från elektroniska bruskällor (plasma) | |
Kabellängd på lärarhänge | 8m | |
Kropp-skåp anslutningsledningslängd | 5m | |
I/O-parameter | Pines: ingång 32 stift, utgång 31 stift (kontrollkabinens larmlampa upptar 1 stift) | |
Signallinje reserverad | / | |
Pneumatiskt rör | / | |
Batterikapacitet | 2,5KVA | |
Märkeffekt | 2KW | |
Märkspänning | Enkel AC fas 220V 50HZ | |
Märkström | 10.8A | |
Skyddsnivå för robotarm | IP50 | |
Skyddsnivå för elskåp | IP50 | |
Installationsmetod | På jorden, upp och ner hänge, sido hänge | |
Elskåp storlek | 640mm(B)×460mm(T)×620mm(H)-vertikal | |
Vår fabrik
HCNC-Groups robotverksamhet omfattar FoU, produktion och försäljning av industrirobotar, samt automatiserade produktionslösningar för olika industrier. Med insatser från vårt starka FoU-team har vi självständigt designat och utvecklat industrirobotar och robotarbetsenheter för olika ändamål, såsom svetsning, sprutning, lastning och lossning samt hantering. Vi har bildat en komplett uppsättning lösningar inom områdena 3C, hushållsapparater, köksutrustning, bilar och motorcyklar, och gått in i försörjningskedjan förÄpple, HP, Dell,ochMicrosoft. Inom underavdelningsområden som polering och överträffande internationella varumärken har tillförlitligheten i industrins tillämpningar verifierats.
